Flink CDC 和 Kafka 进行多源合并和下游同步更新

编辑:谢帮桂

前言

本文主要是针对 Flink SQL 使用 Flink CDC 无法实现多库多表的多源合并问题,以及多源合并后如何对下游 Kafka 同步更新的问题,因为目前 Flink SQL 也只能进行单表 Flink CDC 的作业操作,这会导致数据库 CDC 的连接数过多。

但是 Flink CDC 的 DataStream API 是可以进行多库多表的同步操作的,本文希望利用 Flink CDC 的 DataStream API 进行多源合并后导入一个总线 Kafka,下游只需连接总线 Kafka 就可以实现 Flink SQL 的多源合并问题,资源复用。

环境

Flink1.13.3
Flink CDC2.0
Kafka2.13
Java1.8
Dinky5.0

我们先打印一下 Flink CDC 默认的序列化 JSON 格式如下:

SourceRecord{sourcePartition={server=mysql_binlog_source}, sourceOffset={ts_sec=1643273051, file=mysql_bin.000002, pos=5348135, row=1, server_id=1, event=2}}
ConnectRecord{topic='mysql_binlog_source.gmall.spu_info', kafkaPartition=null, key=Struct{id=12}, keySchema=Schema{mysql_binlog_source.gmall.spu_info.Key:STRUCT}, value=Struct{before=Struct{id=12,spu_name=华为智慧屏 14222K1 全面屏智能电视机,description=华为智慧屏 4K 全面屏智能电视机,category3_id=86,tm_id=3},after=Struct{id=12,spu_name=华为智慧屏 2K 全面屏智能电视机,description=华为智慧屏 4K 全面屏智能电视机,category3_id=86,tm_id=3},source=Struct{version=1.4.1.Final,connector=mysql,name=mysql_binlog_source,ts_ms=1643273051000,db=gmall,table=spu_info,server_id=1,file=mysql_bin.000002,pos=5348268,row=0,thread=3742},op=u,ts_ms=1643272979401}, valueSchema=Schema{mysql_binlog_source.gmall.spu_info.Envelope:STRUCT}, timestamp=null, headers=ConnectHeaders(headers=)}

可以看到,这种格式的 JSON,传给下游有很大的问题,要实现多源合并和同步更新,我们要解决以下两个问题。

①总线 Kafka 传来的 Json,无法识别源库和源表来进行具体的表创建操作,因为不是固定的 Json 格式,建表 with 配置里也无法指定具体的库和表。

②总线 Kafka 传来的 Json 如何进行 CRUD 等事件对 Kafka 流的同步操作,特别是 Delete,下游 kafka 如何感知来更新 ChangeLog。

查看文档

see_debezium_document

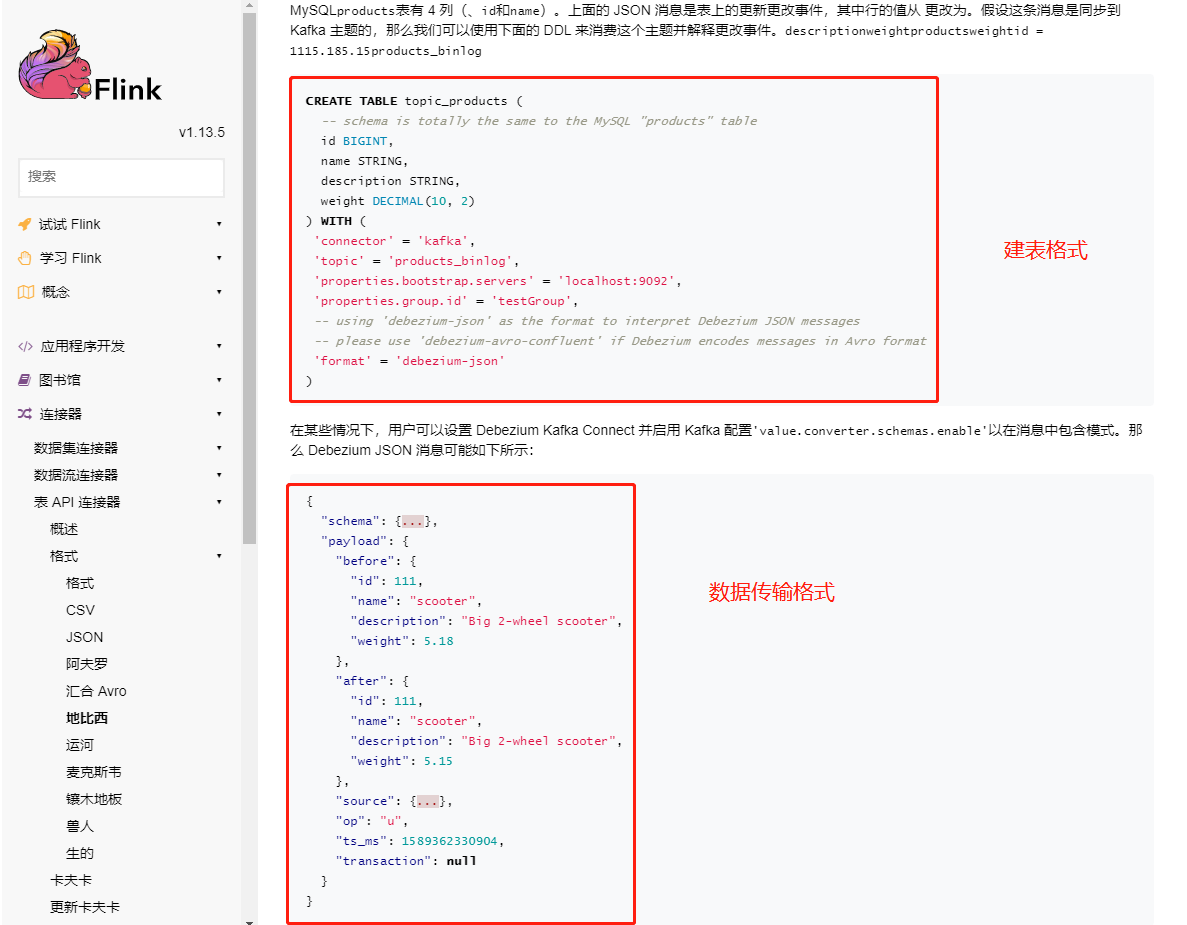

see_debezium_document_create_table

我们可以看到红框部分,基于 Debezium 格式的 json 可以在 Kafka connector 建表中可以实现表的 CRUD 同步操作。只要总线 Kafka 的 json 格式符合该模式就可以对下游 kafka 进行 CRUD 的同步更新,刚好 Flink CDC 也是基于 Debezium。

那这里就已经解决了问题②。

剩下问题①,如何解决传来的多库多表进行指定表和库的识别,毕竟建表语句没有进行 where 的设置参数。

再往下翻文档:

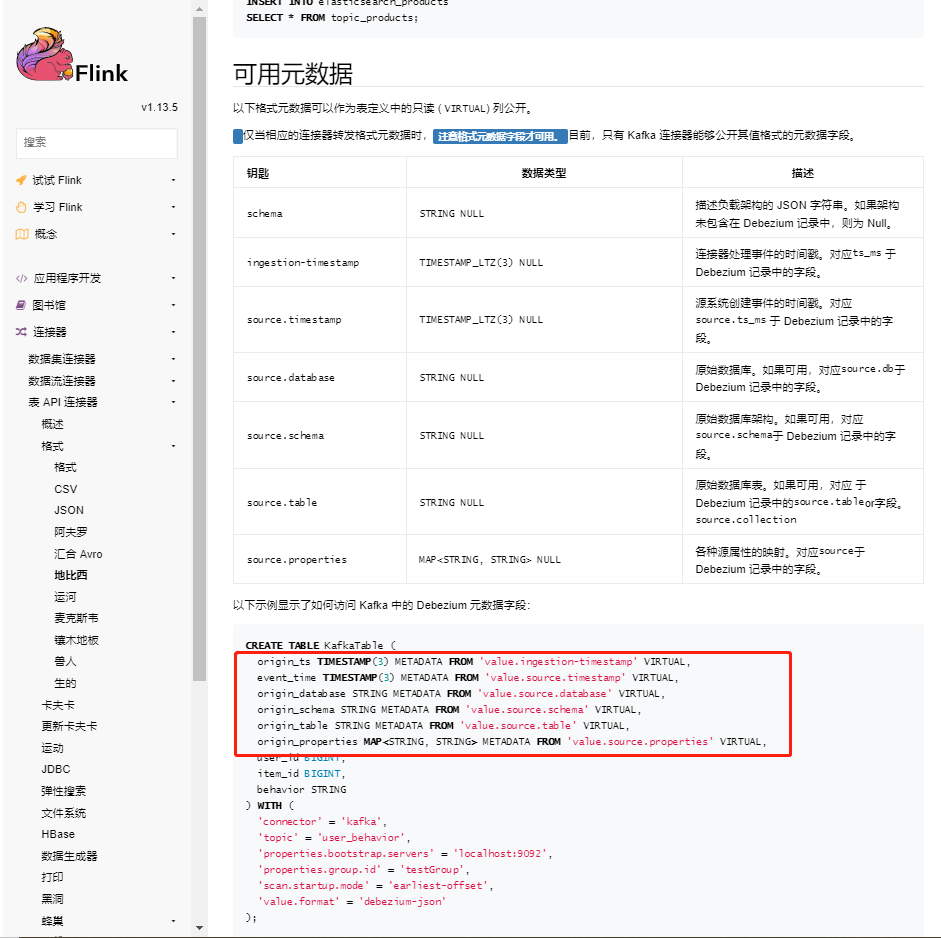

see_debezium_document_create_table_info

可以看到,基于 Debezium-json 格式,可以把上面的 schema 定义的 json 格式的元数据给取出来放在字段里。

比如,我把 table 和 database 给放在建表语句里,那样我就可以在 select 语句中进行库和表的过滤了。

如下:

CREATE TABLE Kafka_Table (
origin_database STRING METADATA FROM 'value.source.database' VIRTUAL, //schema 定义的 json 里的元数据字段
origin_table STRING METADATA FROM 'value.source.table' VIRTUAL,
`id` INT,
`spu_name` STRING,
`description` STRING,
`category3_id` INT,
`tm_id` INT
) WITH (
'connector' = 'kafka',
'topic' = 'input_kafka4',
'properties.group.id' = '57',
'properties.bootstrap.servers' = '10.1.64.156:9092',
'scan.startup.mode' = 'latest-offset',
'debezium-json.ignore-parse-errors' = 'true',
'format' = 'debezium-json'
);

select * from Kafka_Table where origin_database='gmall' and origin_table = 'spu_info'; //这里就实现了指定库和表的过滤操作

那这样问题②就解决了。 那我们现在就要做两个事情:

①写一个Flink CDC 的 DataStream 项目进行多库多表同步,传给总线 Kafka。

②自定义总线 Kafka 的 json 格式。

新建Flink CDC的dataStream项目

import com.alibaba.ververica.cdc.connectors.mysql.MySQLSource;
import com.alibaba.ververica.cdc.connectors.mysql.table.StartupOptions;
import com.alibaba.ververica.cdc.debezium.DebeziumSourceFunction;
import com.alibaba.ververica.cdc.debezium.StringDebeziumDeserializationSchema;
import org.apache.flink.api.common.serialization.SimpleStringSchema;
import org.apache.flink.runtime.state.filesystem.FsStateBackend;
import org.apache.flink.streaming.api.CheckpointingMode;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaProducer;

public class FlinkCDC {

public static void main(String[] args) throws Exception {

//1.获取执行环境
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);

//1.1 设置 CK&状态后端
//略

//2.通过 FlinkCDC 构建 SourceFunction 并读取数据
DebeziumSourceFunction<String> sourceFunction = MySQLSource.<String>builder()
.hostname("10.1.64.157")
.port(3306)
.username("root")
.password("123456")
.databaseList("gmall") //这个注释,就是多库同步
//.tableList("gmall.spu_info") //这个注释,就是多表同步
.deserializer(new CustomerDeserialization()) //这里需要自定义序列化格式
//.deserializer(new StringDebeziumDeserializationSchema()) //默认是这个序列化格式
.startupOptions(StartupOptions.latest())
.build();
DataStreamSource<String> streamSource = env.addSource(sourceFunction);

//3.打印数据并将数据写入 Kafka
streamSource.print();
String sinkTopic = "input_kafka4";
streamSource.addSink(getKafkaProducer("10.1.64.156:9092",sinkTopic));

//4.启动任务
env.execute("FlinkCDC");
}

//kafka 生产者
public static FlinkKafkaProducer<String> getKafkaProducer(String brokers,String topic) {
return new FlinkKafkaProducer<String>(brokers,
topic,
new SimpleStringSchema());
}

}

自定义序列化类


import com.alibaba.fastjson.JSONObject;
import com.alibaba.ververica.cdc.debezium.DebeziumDeserializationSchema;
import io.debezium.data.Envelope;
import org.apache.flink.api.common.typeinfo.BasicTypeInfo;
import org.apache.flink.api.common.typeinfo.TypeInformation;
import org.apache.flink.util.Collector;
import org.apache.kafka.connect.data.Field;
import org.apache.kafka.connect.data.Schema;
import org.apache.kafka.connect.data.Struct;
import org.apache.kafka.connect.source.SourceRecord;
import java.util.ArrayList;
import java.util.List;

public class CustomerDeserialization implements DebeziumDeserializationSchema<String> {


@Override
public void deserialize(SourceRecord sourceRecord, Collector<String> collector) throws Exception {

//1.创建 JSON 对象用于存储最终数据
JSONObject result = new JSONObject();

//2.获取库名&表名放入 source
String topic = sourceRecord.topic();
String[] fields = topic.split("\\.");
String database = fields[1];
String tableName = fields[2];
JSONObject source = new JSONObject();
source.put("database",database);
source.put("table",tableName);

Struct value = (Struct) sourceRecord.value();
//3.获取"before"数据
Struct before = value.getStruct("before");
JSONObject beforeJson = new JSONObject();
if (before != null) {
Schema beforeSchema = before.schema();
List<Field> beforeFields = beforeSchema.fields();
for (Field field : beforeFields) {
Object beforeValue = before.get(field);
beforeJson.put(field.name(), beforeValue);
}
}

//4.获取"after"数据
Struct after = value.getStruct("after");
JSONObject afterJson = new JSONObject();
if (after != null) {
Schema afterSchema = after.schema();
List<Field> afterFields = afterSchema.fields();
for (Field field : afterFields) {
Object afterValue = after.get(field);
afterJson.put(field.name(), afterValue);
}
}

//5.获取操作类型 CREATE UPDATE DELETE 进行符合 Debezium-op 的字母
Envelope.Operation operation = Envelope.operationFor(sourceRecord);
String type = operation.toString().toLowerCase();
if ("insert".equals(type)) {
type = "c";
}
if ("update".equals(type)) {
type = "u";
}
if ("delete".equals(type)) {
type = "d";
}
if ("create".equals(type)) {
type = "c";
}

//6.将字段写入 JSON 对象
result.put("source", source);
result.put("before", beforeJson);
result.put("after", afterJson);
result.put("op", type);

//7.输出数据
collector.collect(result.toJSONString());

}

@Override
public TypeInformation<String> getProducedType() {
return BasicTypeInfo.STRING_TYPE_INFO;
}
}

OK,运行 flinkCDC 项目,同步的数据库表插入一条记录,得出以下自定义格式后的 JSON:

{
"op": "u",
"before": {
"spu_name": "香奈儿(Chanel)女士香水 5 号香水 粉邂逅柔情淡香水 EDT ",
"tm_id": 11,
"description": "香奈儿(Chanel)女士香水 5 号香水 粉邂逅柔情淡香水 EDT 111",
"id": 11,
"category3_id": 473
},
"source": {
"database": "gmall",
"table": "spu_info"
},
"after": {
"spu_name": "香奈儿(Chanel)女士香水 5 号香水 粉邂逅柔情淡香水 EDTss ",
"tm_id": 11,
"description": "香奈儿(Chanel)女士香水 5 号香水 粉邂逅柔情淡香水 EDT 111",
"id": 11,
"category3_id": 473
}
}

PS:没放 schema{}这个对象,看文档说加了识别会影响效率。

总线 Kafka

kafka_consumer_info

Dinky 里面进行建表,提交作业

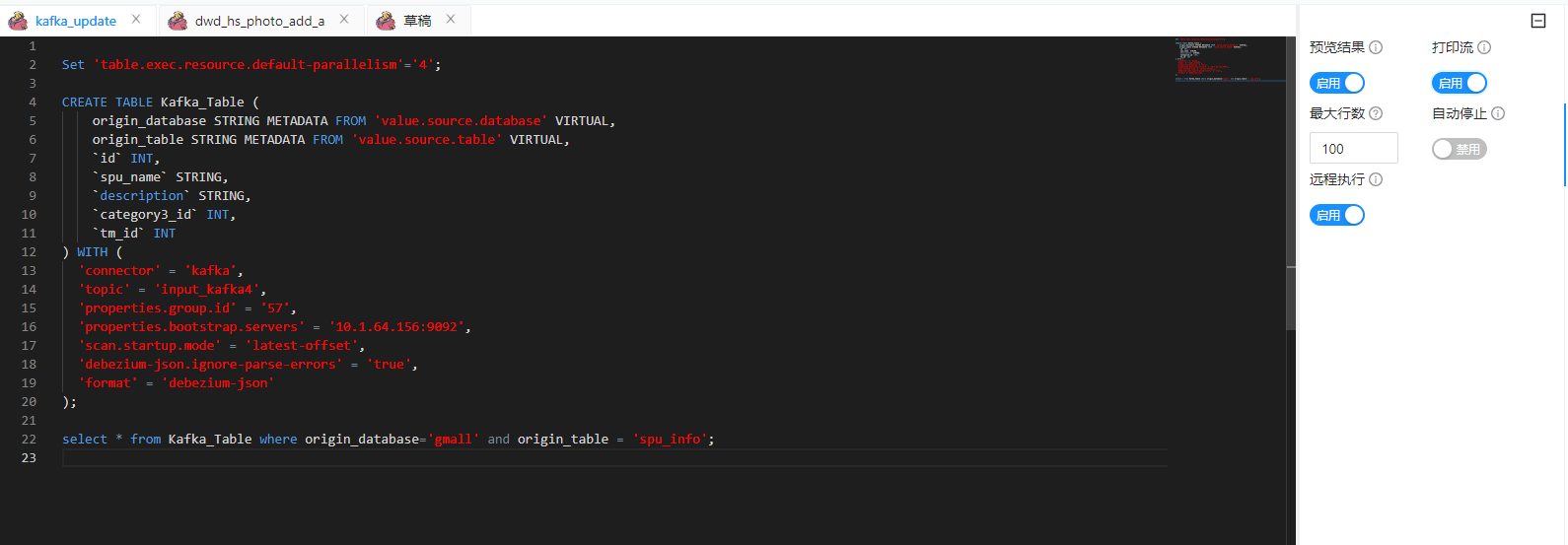

dinky_create_kafka_table PS:yarn-session 模式,记得开启预览结果和打印流,不然观察不到数据 changelog

查看结果

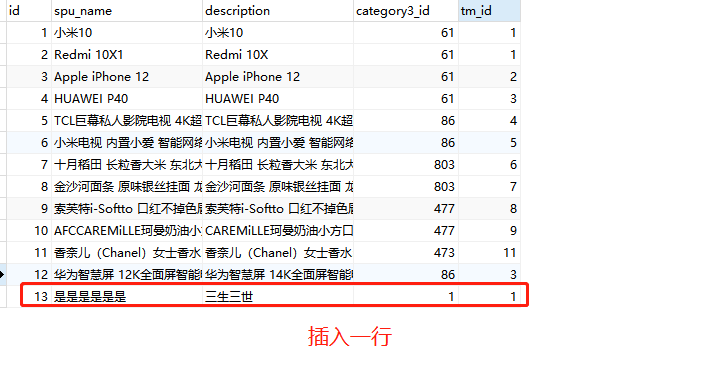

mysql_insert_one_data

dinky_show_data

可以看到在指定库和表中新增一条数据,在下游 kafka 作业中实现了同步更新,然后试试对数据库该表的记录进行 delete,效果如下:

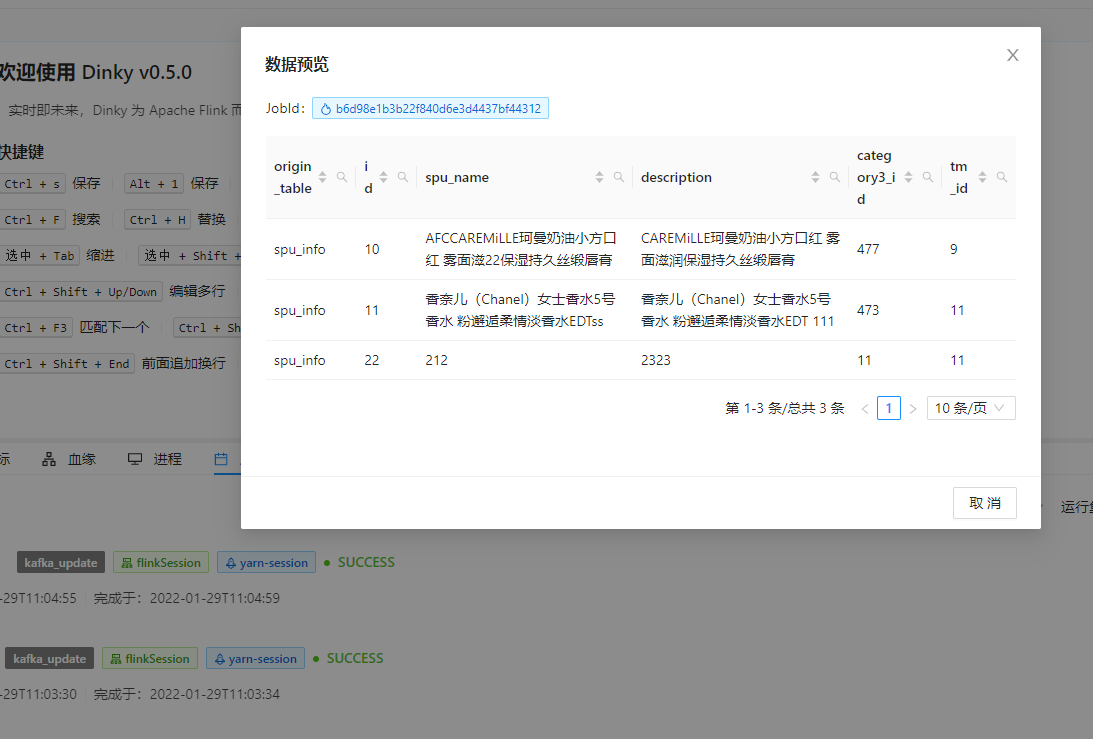

dinky_show_data_again

可以看到"是是是.."这条记录同步删除了。

此时 Flink CDC 的记录是这样:

show_cdc_data

原理主要是 op 去同步下游 kafka 的 changeLog 里的 op

我们浏览一下 changeLog:(Dinky 选中打印流即可)

print_streaming

可以看到,op 自动识别总线 kafka 发来的 JSON 进行了同步来记录操作。

后续我们就可以插入 upsert-kafka 表进行具体的表操作了。

完成!这样只需建一个 DataStream 的总线 jar,在 Dinky 中进行提交,后续下游的作业只需要 kafka 去接总线 kafka 就可以进行 Flink CDC 在 Flink SQL 里的多源合并和同步更新。

灵感和代码来自于尚硅谷,请支持 Dinky 和尚硅谷,另外是在测试环境进行,生产环境调优自行解决,如有更好的实践欢迎对文档进行 pr,感谢!
